Подробная информация о продукте:
Оплата и доставка Условия:
|
Материал: | слабая сталь | Толщина: | 0.5-4 mm |
---|---|---|---|
Ширина: | 1600 mm | Вес: | 15T (Макс) |
ID катушки: | φ508/610mm | ||
Высокий свет: | подгонянная машина обрабатыванная изделие на определенную длину CQC,4X1600 обрабатывает изделие на определенную длину линия машины,610mm обрабатыванная изделие на определенную длину линия машины |
Технический план
0.5-4X1600
Простая обрабатыванная изделие на определенную длину линия
Параметр 技术参数 I. технический:
序号 никакое | имя 名称 |
参数 Параметр |
1 | материалы 材料 | Q235, Q345 |
2 | толщина 厚度 | 0.5-4mm |
3 | ширина 宽度 | 1600mm |
4 | удостоверение личности катушки 卷内径. | Φ508/610mm |
5 | 卷重 свертывает спиралью вес | 10MT |
6 | линейная скорость 线速度 | 0-25m/min |
7 | 整平辊 выравнивая крен | Верхушка 8/более низко 9 частей |
8 | крен 夹送辊 питаясь | Верхнее 1 понижает 1 часть |
9 | диаметр 整平辊辊径 выравнивать ролики | Φ84mm |
10 | 整平辊辊距 дистанцирует выравнивать ролики | 90mm |
11 | материал 整平辊材质 выравнивать ролик | GCr15 |
12 | проводка 硬度 | HRC58°-60° |
13 | допуск 对角线允差 раскосный | ≤±2mm (L=2000mm) |
14 | допуск длины 长度允差 | ≤±1mm/2000mm |
15 | сила 电源 | 380V/50HZ/3PH |
16 | зона 生产线占地面积 всей линии | 18m (l) X8m (w) |
17 | 生产线方向 направление всей линии | Зависит от клиентов |
18 | 机组颜色 цвет | подгонянный |
II. 工艺流程: Подача процесса
从左至右依次为: 开卷机 + 小车 — 拆引夹送 — 左右导向 — 整平机 + 编码定尺装置 — 液压剪 — — 升降台 x
От lef к rightt, они Uncoiler + подъемный стол прибор-раскручивателя автомобильн прессы катушки и проводника прибор-стороны щипка + машины-x кода прибор-гидравлический режа
III. 机组组成 составило приборы
1. автомобиль катушки входа 液压上料小车 гидравлический
◆具有水平移动和升降功能, 方便将钢卷内孔导入开卷机顶紧筒. Автомобиль может двинуть ровно и вертикально, который удобен для установки стальных катушек в де-койлер.
◆液压驱动升降. Оно управляется вертикально гидравлическим цилиндром.
◆电机驱动水平移动. Управляют ровным движением мотором циклоиды.
◆承载卷重: 10T (Макс) емкость оно может снести 10 тонн.
2. де-койлер 液压悬臂放料架 гидравлический консольный
◆支撑钢卷及开卷放料. Поддерживать катушки и делать раскручивать.
◆液压油缸涨紧结构, 撑紧钢卷内孔, 设置液压支撑座, оно принимает цилиндр гидравлического масла для того чтобы сделать decoiler расширяемый и приспосабливать к внутреннему диаметру катушек. Он оборудован с гидравлическим поддерживающим кронштейном.
◆7.5KW 电机带动钢卷转动, 有正反转功能, мотор 并能张力放卷 .7.5kw управляет катушками бежать и может сделать вперед и обратить ход так же, как сделать decoiling с напряжением.
◆钢卷内径 可确保 508mm. Ядр может обеспечить что расширьте ряд φ508 диаметра катушек внутреннего.
◆机械结构: 钢板与型钢焊接加工而成. Структура: сваривать стальными пластинами и профилированным баром.
◆емкость 承重 10T.The 10Tons.

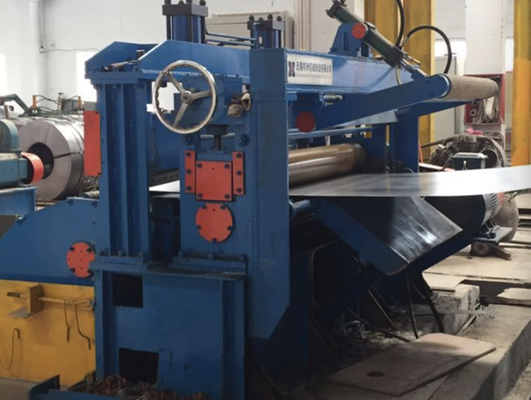

3. пресса 带卷压紧拆卷装置 гидравлическая и прибор щипка
◆由拆引铲头夹送等装置组成, 便于喂料. Оно составлен прессы и щипка и впихывает плиту и прибор щипка для того чтобы сделать его удобным кормить материал.
◆带动钢卷转动 摆线针轮减速机 BWY215-121. Редуктор BWY215-121 циклоиды управляет ходом стальной катушки.
◆液压伸缩式铲头, голова лопаткоулавливателя 液压压料打头等铲送板料 гидравлическая, стальные пластины ect лопаткоулавливател-головы гидравлической силы питаясь.
◆机械结构: 钢板与型钢焊接加工而成. Структура: Она сваривает стальными пластинами и профилированным баром

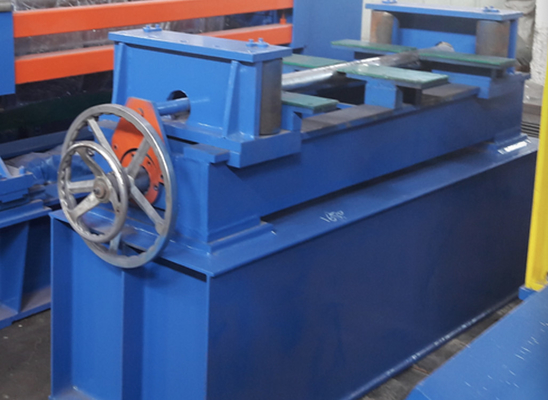

4. прибор бортового проводника 左右导向
◆由工作台架, 导杆, 调节机构, 活动平板, 多辊式靠轮等组成. Оно составлен рамки, ролика проводника, прибора регулировки, передвижной платформы и колеса мульти-ролика
◆利用两边垂直辊轮装置, 引导钢带正确进入纵剪机构. Вертикальные ролики на обеих сторонах направляют право листа в slitter.
◆两侧导位立辊由手动驱动两端丝杆调节. 调节宽度 500-1600mm обе стороны направлять вертикальные ролики для того чтобы отрегулировать вручную управляет обоими концами винта. Регулируя ширина является следующим: 500-1600mm.
5. машина 四重辊式整平机 четырехкратная выправляя
◆机械构造: 支整平辊 由 17, 2 支夹送咬入辊, 2 组支撑辊, 驱动装置和机架组成. 每支辊轮的两端均以滚针轴承承载传动, 均为主动力辊. 辊子直径 84mm, 辊距 90mm. Оно составлен 17 выравнивая роликов, 2 групп в составе поддерживая ролики, задающего усилителя и 2 роликов и рамок щипка. Обе стороны каждого свертывая колеса переданы штырями иглы все ролики главной силы. Диаметр роликов φ84mm и расстояние между роликами 90mm.
◆支撑辊作用: 使整平辊受力均衡, 并能减小对整平辊的磨损. Функция поддерживая ролика сбалансировать выравнивая ролики для того чтобы принудить и уменьшить трение к роликам.
◆工作辊用涡轮蜗杆手动调整上下间隙, 以保证整平质量. Работая ролики можно отрегулировать зазору электрически который проконтролирован колесом руки 2 для обеспечения выравнивая качества.
◆驱动方式: 变频电机驱动 所有辊轮经独立接头与齿轮箱由 75Kw управляя моделью: полностью независимые ролики и коробка передач управляются мотором AC 75Kw.
6. резец 液压剪板机 гидравлический
◆剪切方式: 闸式由下至上剪切, 配合送料机来的信号指令, 自动裁剪. Модель ножниц: отрезанный от до вниз гидравлически которое объединить с сигналом сразу от фидера и срезать автоматически.
◆裁剪不同厚度使用间隙调整设计, 钢板 可安全剪切 4mm принимает зазор регулируя дизайн для того чтобы отрезать материалы и может срезать стальную пластину 4mm безопасно.
7. Штабелеукладчик 升降码垛架 x крестообразный поднимаясь
◆落料长度 500-6000mm. (可根据客户要求定制). Длина плит может выстроить в ряд от 500-6000mm (которое можно подгонять)
◆码料宽度范围 500-1600mm. Ширину можно выстроить в ряд от 500 до 1600mm.
◆设有气动拍料装置. Оно оборудован со складывая системой.
◆台升降 液压控制 x. Гидравлические контроли подниматься таблицы x.
8. гидравлическая система 液压系统
◆保证液压各液压部件的使用. Обеспечьте использование каждой гидравлической части.
◆давление деятельности 液压系统工作压力 6.3-16Mp.The гидравлической системы 6.3-16Mpa.
9. система 电器系统 электрическая
◆控制模式 PLC 采用. 控制全线编码定长剪切, 自动计数. Примите режим контроля PLC, он проконтролирован всей линии длинной с фиксированн вырезыванию кодами и отсчетом автоматически.
