Функция: | для плоский выправлять бара и обрабатыванная изделие на определенную длину линии | толщина плоского бара: | 2-6мм |
---|---|---|---|
ширина плоского бара: | 10-80mm | ||
Высокий свет: | Обрабатыванная изделие на определенную длину машина для выправлять,6mm обрабатыванная изделие на определенную длину машина,Обрабатыванная изделие на определенную длину машина 80mm |
Технический план
бар 6mmx80mm плоский
выправлять и обрабатыванная изделие на определенную длину линия
Ⅰ. параметры 参数
1. параметры 技术参数 технические
适用参数 A. приложило к: Q235
Прочность на растяжение 抗拉强度 B.: δb≤450Mpa, δS≤260Mpa
Толщина плоского бара 扁钢厚度 C.: 2mm-6mm
Ширина плоского бара 扁钢宽度 D.: 10mm-80mm
2. 其他参数 другие параметры
Линейная скорость 线速度 A.: 40m/min (коэффициент скорости мотора)
Точность длины 定长精度 B.: ±1.5mm
Электрическая система 电源 C.: 440V/50HZ/3PH
生产线方向 D.: 从右往左. Направление линии: одно справа налево
操作人员 E.: человек деятельности 一名技术人员以及一名普通工人: 1 техник и 1 общий работник.
II. 组成部件 составило приборы
1. де-койлер 放料架 простой
2. 7 ролик-раскручиватель 辊整平机 7
3. скашивать 倒角挤压装置 и машина штранг-прессования
4. прибор прессы ролика 两辊压边装置 2
5. раскручиватель 纵向调直机 продольный
6. раскручиватель плоской поверхности 平面整平机
7. резец 液压剪 гидравлический
8. длина 接料台 фиксированная получает таблицу
9. гидравлическая система 液压系统
10. система управления 电控系统 электрическая
III. введение 机组简要描述 краткое линии
1. де-койлер 简易放料架 простой
◆采用开卷装置手动涨缩, 确保φ508的钢卷内径.It принимает де-свертываясь спиралью прибор для того чтобы расширить и сжать вручную который может обеспечить катушке 508mm внутренний диаметр.
◆设有制动装置, 控制开卷张力, 避免因为惯性致使钢卷弹簧状散开. Оно оборудован с приборами тормоза для того чтобы контролировать напряжение де-свертываться спиралью и избежать инерции которая может причинить катушки в форме весн раскрывают.
◆开卷通过两辊装置动力拉动. 如需停止开卷, 拧紧弹簧上的螺丝, 开卷机就会停止转动. Ход decoiler силой на приборе 2 роликов так если потребность остановить decoiler, тогда затягивает винт на весне. После этого decoiler остановит.
◆配有挡料盘, 防止窄卷松散倾倒. С машиной поставит плиту блока для предотвращения узких катушек упадите вниз и свободно.
2. 7 ролик-раскручиватель 辊整平机 7
◆根夹送辊 分成 2, 辊整平辊 5. Оно разделен в 2 ролика щипка и 5 выравнивая роликов, диаметр 90mm, материал: GCr15
◆2 辊夹送能消除扁钢在剪切后的部分毛刺, 5 辊整平部分进行初整平, 便于喂料 .2 ролика щипка может исключить часть bur после резать, пока 5 выравнивая роликов пре-выравнивая плиту для того чтобы кормить плоский бар более легко.
◆辊子直径φ90mm, 无动力. 辊子两边采用辊子轴承支撑. Диаметр роликов isφ90mm без силы и обе стороны роликов приняты крену нося поддержать.
3. скашивать 倒角挤压装置 и машина штранг-прессования
◆根立辊 采用 10, 组 分为 5. 进行挤压, 倒角除毛刺. Оно принимает ролик 10 стоек которые разделяют в 5 групп, эти ролики использован для того чтобы отжать и сжимать каждую сторону сделать скашивать и окаймляться.
◆此装置能使锋利的边缘钝化, 形成扁钢的侧边. Эта часть сможет сделать острый край для того чтобы притупить так, что формирующ стороны плоских баров.
◆辊子槽设计圆角, 生产直角扁钢 для паза воли роликов конструировало круг для произведения бара квадратного края плоского.
4. 两辊压边装置: диаметр прибора прессы 2 роликов: 190mm, материальный: GCr15
◆与整平主机联动, 修复经过挤压变厚的边, 将扁钢整体厚度辊压回需要的厚度. Делите мотор с раскручивателем плоской поверхности. Она использована для того чтобы доработать оба край который получающ толста после сжимать. После этого свертывающ толщину плоского бара назад в толщину требования
5. раскручиватель 纵向调直机 продольный
◆ролики стойки 只立辊校直板料纵向弯曲度 .7 采用 7 для того чтобы выправить гнуть плоских баров продольный, диаметр: 125, материальный: GCr15
◆此装置无齿轮箱装置, 无动力设计. Этот прибор не имеет раздатчика шестерни. Отсутствие силы.
6. раскручиватель плоской поверхности 平面整平机
◆22KW 变频控制电机, 配置减速机. Оно оборудован с мотором управлением преобразования частоты 22KW с decelerator.
◆根矫平辊组成 根夹送辊 11 由 2 оно составлено 2 роликов щипка и диаметра 11 выравнивая ролика: 95, материальный: GCr15
◆电机跟换成变频控制, 更有利于节约成本, 速度和长度更是可靠 изменение мотора к управлению преобразования частоты которое дешевле и с идеальными скоростью и длиной
7. резец 液压剪 гидравлический
◆用于扁钢的定长剪切. Машина приложена к вырезыванию плоских баров
◆液压由上至下液压剪切, 实现定长剪切 PLC 配合. Гидравлически контролирует отрезок резца от до вниз. Объедините с PLC сделайте вырезывание фиксированной длины возможным.
8. длина 接料台 фиксированная получает таблицу
◆таблица 设置接料台 6MThe конструирована до 6m
9. гидравлическая система 液压系统
◆包括液压油缸, 油管, 液压阀等确保整线的液压动作的进行. Включите гидравлические цилиндры на приборах, трубах масла, водяной задвижке и так далее для обеспечения действия всей линии гидравлического.
◆мотор 电机控制剪刀液压油缸升降 .7.5KW 配有 7.5KW с только одним цилиндром резца действия гидравлическим поднимается вверх и вниз
10. система управления 电控系统 электрическая: 1 блок
◆控制整线所有电机的运作 (速度控制以及同步) контролирует деятельность всех электромоторов приборов (управление скоростью и синхронизирует)
Экран касания: Технология Kun (http://www.wxmcgs.net)
PLC: Panasonic
Переключатель: Schneider
Контактор: Schneider
Термальное реле: Schneider
Переключая электропитание: Ming Вэй
Кодировщик: Omron
Преобразователь частоты: Easydriver Шэньчжэня (https://en.szeasydrive.com)
Кнопка: Тайвань клонит (http://www.tend-tw.com)
Мотор: Zhuoli (http://www.wxzldj.com)

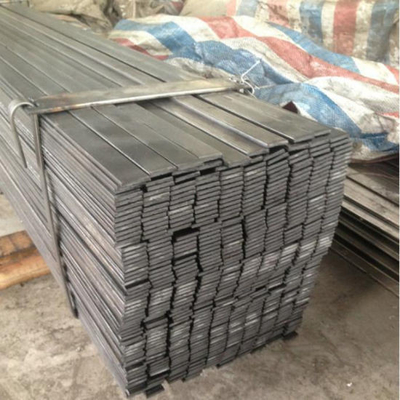

Удить фото плоского бара: без burs
Другие:
2. 卖方将提供: 装箱单, 发票, 产地证书以及设备说明书, 电气原理图, 易损件图, 操作安全规程. Продавец поставит пакуя список, фактуру и CO и руководство деятельности, электрическую схему, чертежи легко поврежденных частей так же, как спецификацию безопасной работы.
3. 公司制造设备提供保修期一年, 终身服务. Продавец обеспечивает одну гарантию года и все обслуживание жизни для машины
4. 设备在保修期内, 由供方质量造成的故障, 本公司将无偿的给予修理和更换, 其他原因收取成本费, 两年内收取备品备件成本费. Во время гарантии, если тревоги причиненные качеством продавца, продавцом будут, то поставки поддерживают ance и изменения свободно. Если причинено другими причинами, покупатель должен оплатить стоить гонорар материалов. В 2 год, продавец может получить цену запасных частей
