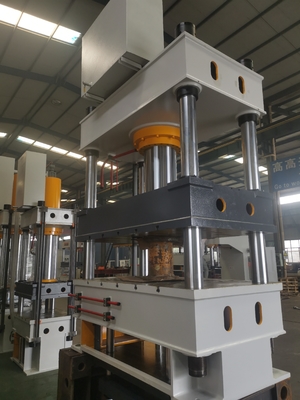

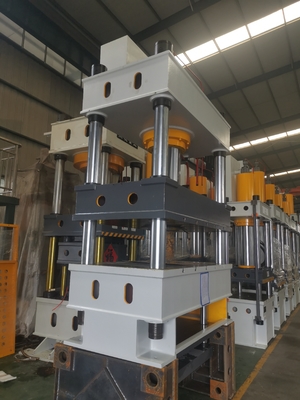

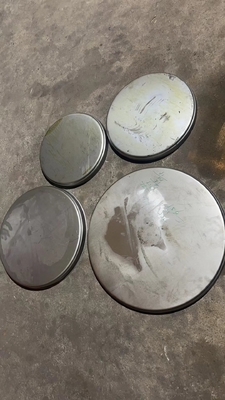

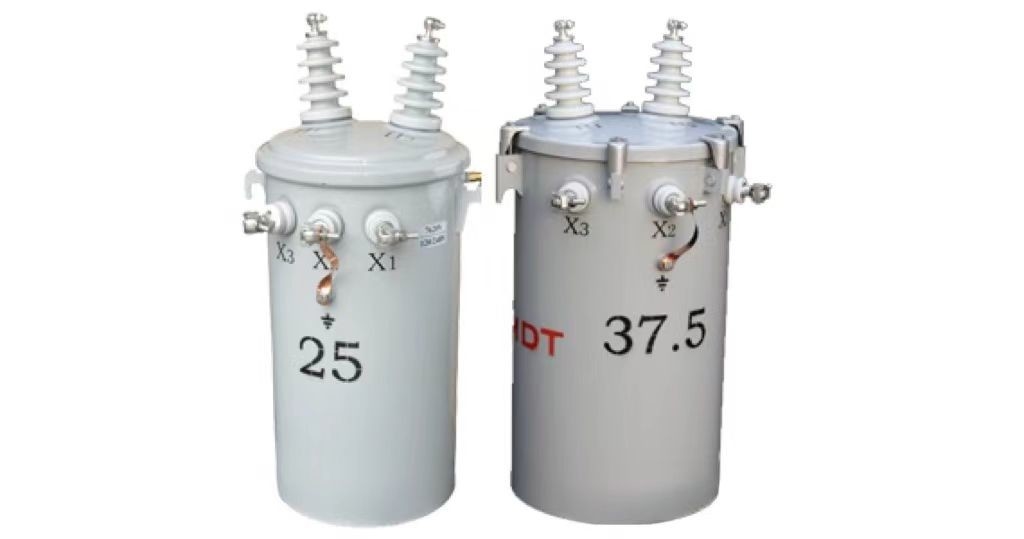

250-тонный гидравлический пресс для покрытия трансформаторного бака

Описание технического предложения

1Рабочая среда машины

● Температура: 0 °C -50 °C.

●Уровень влажности воздуха: относительная влажность ниже 35% -65%.

● напряжение: 380 В 50 Гц.

●Место установки: меньше пыли

● Высота: ниже 1000 м

2,Основные технические параметры машины

3,Поставка основных вспомогательных частей:

4,Показатели и характеристики:

Эта машина имеет независимый механизм питания и электрическую систему, и использует централизованное управление кнопкой.Гидравлическая система использует интегрированные клапаны подключения, с компактной структурой, чувствительным и надежным действием. Быстрая скорость, низкое потребление энергии и низкий шум.Рабочее давление и диапазон движения этой серии продуктов могут регулироваться в соответствии с потребностями работы.

5,Обзор структуры:

Эта машина состоит из двух основных частей: главного двигателя и механизма управления, которые соединены через нефтепроводы и электрические устройства, чтобы сформировать целое.,устройство главного цилиндра и т. д. Механизм управления состоит из гидравлической насосной станции, электрической коробки, мобильной консоли управления и т. д.Структура и функции каждой части описаны следующим образом::

1) корпус машины

Корпус этой машины имеет трехполосную и четырехколонную структуру: он состоит из верхней поперечной балки, скользящего механизма, рабочей скамьи, главного цилиндра, гидравлической подставки, колонны, системы управления,и компоненты электрической системы.

2) Главный баллон

Главный блок цилиндра прикреплен к столу, а нижний конец поршневого стержня соединен фланцем, болтом и скользкой.Голова поршня разделена на две масляные камеры с уплотнительными кольцами типа YX в противоположных направленияхВнешний круг рукава руководства оборудован O-кольцом, которое заперто фланцем и болтом для обеспечения уплотнения отвода цилиндра.Установка пылевого кольца на фланце цилиндра для обеспечения предотвращения пыли поршневого стержня.

3) Устройство ограничения дальности

Предельное устройство устанавливается на правой стороне машины и в основном используется для управления расстоянием хода слайдера.

4) Гидравлическая станция

Гидравлический насос состоит из нефтяного бака, осевого поршневого насоса, электродвигателя, двухстороннего подключательного клапана, самозапечатывающегося фильтра масла высокого давления и воздушного фильтра,устанавливается на правой стороне машины.

Резервуар топлива изготовлен из сварных компонентов из стальной плиты Q235, а на переднем конце установлен датчик давления для наблюдения за давлением.Установите в масляном баке измеритель уровня для наблюдения за уровнем маслаВ порте всасывания масляного насоса установлен самозапечатывающийся фильтр высокого давления для обеспечения чистоты насоса и гидравлической системы.На панели топливного бака установлен воздушный фильтр, и верхний крышкой можно открыть для заправки.

5) Оксиальный поршневый насос

Данная гидравлическая система использует осевой поршневый насос YCY14-1B. Инструкции можно найти в руководстве пользователя осевого поршневого насоса, и здесь нет обзора.

6) Двусторонний клапан картриджа

Его структура состоит в основном из подключаемых деталей, пластин управления крышкой, клапанов управления пилотом и интегрированных блоков клапанов,

a. Включающий компонент состоит из клапанной вставки, уплотнителя, клапанного корпуса и т. д. Он может быть конусовым клапаном или конструкцией катушки клапана. Его основная функция заключается в управлении направлением, давлением, скоростью потока,и т.д.. потока нефти в нефтепроводе.

b. Пластина управления состоит из различных микропилотных компонентов управления и других гидравлических компонентов, встроенных в пластинку управления.Комбинация различных встроенных микро-пилотных компонентов управления и пилотных клапанов управления может контролировать рабочее состояние клапана подключенияКонтрольная крышка пластинки разделена на направленную крышку пластинки управления, давление регулирования крышки пластинки, и поток регулирования крышки пластинки.

в. Пилотный клапан управления устанавливается на контрольной крышке для управления действием электромагнитного направленного клапана подключения, а его компонентами являются электромагнитные направленные клапаны.

Интегрированный блок клапанов используется для установки розетки, крышек управления и других клапанов управления, а также для связи с основными и управляющими масляными цепями.

6,Обзор гидравлической системы

Гидравлическая система состоит из устройств преобразования энергии (масляные насосы и цилиндры), а также устройств передачи энергии (масляные баки, нефтепроводы) и т. д. С помощью электрического управления системойуправлять слайдером для завершения различных циклов действия.

7,Электрическая система управления

1Машина оснащена независимой электрической контрольной коробкой, которая может свободно перемещаться с обеих сторон оборудования, а централизованные кнопки управляют работой всей машины.

8,Операционная система

1) Он имеет два режима работы: вскрытие и полуавтоматическое, и две процессуальные операции: фиксированный ход и постоянное давление.

2) Поток слайдера регулируется бесконтактным устройством управления переключателем.

3) Давление главного цилиндра регулируется регулирующим клапаном.

4) Время удержания давления может быть свободно настроено
