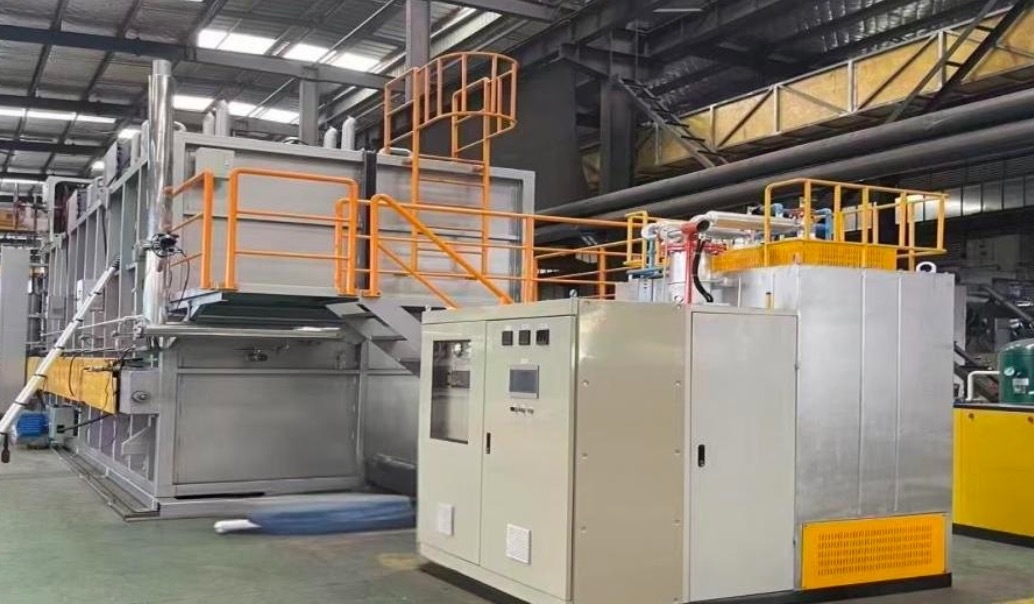

Усовершенствованный RX генератор контролируемой атмосферы карбуризации и отжигания защиты атмосферы

Эндотермический газогенератор - это атмосфера, полученная путем смешивания сырого газа (природного газа или пропана) с определенным количеством воздуха под действием высокой температуры и катализатора,через неполную реакцию сгоранияИз-за стабильного состава газа RX, он может быть использован в качестве газоносителя в оборудовании для химической термической обработки или в качестве защитной атмосферы для отопительных печей.имеет характеристики низкой эксплуатационной стоимости и высокой степени автоматизации для химической тепловой обработки, особенно как основная атмосфера для контролируемой атмосферы карбурирования и охранной атмосферы от отжига;он может значительно улучшить качество карбуризации и эффективно защитить материал от декарбуризации. Решить многие проблемы, связанные с атмосферой во время процесса тепловой обработки.

Уравнение реакции RX в атмосфере выглядит следующим образом:

2CH4+ O2 = 2CO + 4H2

Реакция природного газа и кислорода

2CH4 + O2 + 3.84N2 = 2CO + 4H2 + 3.84N2

Реакция между природным газом и воздухом

Газ RX, полученный из природного газа, является идеальной защитной атмосферой для тепловой обработки, с следующими компонентами:

CO: 19,0-21,0%, H2: 39,0-40,5%, N2: 38,5-40,0%; CH4:<0,5%, CO2:<0,5%, точка росы: 4 °C -+8 °C

Эндотермический газогенератор состоит из корпуса печи и изоляционных материалов, отопительной системы, газоснабжающей секции, газопроизводящей секции, газовыводящей секции,секция измерения и контроля атмосферыГаз RX, вырабатываемый генератором, имеет стабильный состав, и регулярно сжигается древесный уголь.время работы с одним запуском может превышать один годСтоимость производства RX газа на кубический метр намного ниже, чем при крекинге метанола или капельной инъекции.

Корпус печи и изоляционные материалы:

Огневая оболочка изготавливается путем сварки стальных плит с локально усиленными стальными секциями, а внешняя оболочка устанавливается на конструктивную стальную основу.База будет поддерживать весь генератор.Покрытие верхней части печи является подвижной конструкцией верхней части.Есть отверстия термопары вставки на стороне для контроля температуры.

Реакционный сосуд изготовлен из высокотемпературной сплавной теплоустойчивой стали 2535, которая имеет длительный срок службы.

Уникальная структура подвески может обеспечить каталитическую эффективность и уменьшить выработку углерода черного.

Изоляционный слой: верхняя, нижняя и боковые части печи сделаны из сложенных блоков алюминиевого силикатного волокна.

Повышение температуры внешней стенки оболочки печи ≤ температуры окружающей среды + 45C.

Система отопления:

Состоит из термопаров, регуляторов температуры, регуляторов мощности, обогревателей и т.д.

Одно отопительное устройство оснащено термопарой управления для контроля температуры и другой термопарой контроля для управления сигнализацией о перегреве,который останавливает нагрев при слишком высокой температуре.

Контроль температуры измеряется термопарой, расчет PID выполняется контролерами температуры, а для достижения контроля температуры используется метод SCR.

Провод нагревательного резистора изготовлен из высокотемпературного железа хрома алюминия, с длительным сроком службы.

Нагреватель устанавливается висячим способом, нагреватель вставляется сверху для легкого обслуживания, и нет необходимости долго останавливаться, чтобы заменить нагреватель.

Контроллер температуры 2 комплекта

Термопары (термопары типа S) 1400 °C 2 шт

Регулятор мощности 1 комплект

Примечание: Преимущества использования электрического отопления

Ранее газовое отопление было основным методом для генераторов, и последние отзывы на месте показывают, что электрическое отопление значительно улучшает качество производства газа генераторами,в основном проявляется в следующих аспектах::

1Двухзонное нагревание значительно улучшает температурную однородность верхней и нижней частей реакционного сосуда.

2Эффективность катализатора улучшается, значительно уменьшая образование углеродных отложений, а качество газа Rx высокое.

3Нагреватель для клеток для белков легко заменить и легко обслуживать на более позднем этапе.

4Срок службы корпуса печи и реакционного чайника значительно продлен.

5. Не влияет на качество природного газа

Секция газоснабжения

1. Магнитный потокомер

2. Электронный регулятор потока

3- Вдыхатель корней.

4. переключатель давления и датчик

5. Вентиль электродинамического управления безопасности

6. Клапан противопламени

7Состав распределительных и смесительных устройств и т.д.

8. настроить электронную проверку впускного давления, переключателя давления и датчика давления, фильтр впускного давления, электродинамический клапан управления безопасностью, масс-притокомер, контрольный клапан пламени,устройство распределения и смешивания, и т.д.

Первая сторона отвечает за обеспечение, с общим содержанием серы менее 10 миллиграммов на кубический метр.

Часть производства газа

Часть генерации газа состоит из реакционного резервуара и катализатора. Реакционный резервуар сварен из специальных теплоустойчивых материалов и соединен верхним фланцем.с блочными катализаторами на основе никеля, расположенными внутри трубки, расположенные в средней и нижней частях реакционного резервуара, для катализации реакции крекинга смешанного газа.

При использовании специально разработанных катализаторов на основе никеля содержание оксида никеля превышает 12%, что на 10% выше содержания оксида никеля, используемого в обычных генераторах.Каталитический эффект и срок службы катализатора значительно лучше обычных катализаторов, и вероятность отложения углерода значительно снижается.

Выходная часть газа состоит из газового охладителя, пресс-ключа, датчика давления, группы выпускных клапанов, детектора температуры, системы постоянного пламени, системы регулирования давления, коллектора углерода и т.д.

Газоохладитель состоит из двух частей: прямого типа и трубопроводного типа.Охладитель изготовлен из труб из нержавеющей сталиУстановка вторичного охладителя на коллекторе для охлаждения газа и обеспечения того, чтобы трубопроводные приборы, потокометры и т. д. работали при безопасных температурах.Давление

При давлении, превышающем установленный диапазон, приводится в действие устройство снижения давления.Если облегчение давления не может соответствовать требованиям, устройство защиты давления вводится в действие и подача входного газа отключается; когда он опускается ниже указанного диапазона,будет выпущен сигнал тревоги и произойдет цепная реакция в генератореВыходной клапан представляет собой набор автоматических клапанов поддержания давления и выпуска, обеспечивающих стабильность и надежность производства газа.

Система управления давлением включает в себя детектор давления на выходе и устройство для снижения давления.,когда давление в трубопроводе превышает безопасное значение, клапан снижения давления открывается и обеспечивает отсутствие потери давления.

Углеродный коллектор - это специальное устройство с клапаном, установленным на выходе, для сбора углерода и воды из трубопровода.преимущества охлаждения циркулирующей воды::

высокая эффективность охлаждения;

значительно сократить производство углеродного порошка;

принадлежащие к "статическим устройствам" с низким уровнем шума;

По сравнению с устройствами для охлаждения воздухом он имеет более длительный срок службы и его легко и быстро обслуживать;

Окружающая среда мастерской хорошая.

Электрический шкаф управления

Электрический шкаф управления генератором устанавливается рядом с генератором. Все используемые контроллеры, такие как контроллеры температуры, панели управления, вольтметры, амперметры и т. д.,устанавливаются на панели управленияВнутри есть выключатели нагревателя, выключатели для каждого двигателя и управления источником питания, трансформаторы управления, контакторы, реле управления, ПЛК и т.д.

характеристика:

Хорошая интуиция;

Запуск трехкомпонентного анализатора

Значительно сократить образование углеродных отложений

непосредственно измерять CO2 и контролировать основные параметры;

Измерение CO может отражать качество природного газа и имеет большое значение для газового оборудования; измерение CH4 может точно определить степень потребления катализатора,что полезно для ежегодного содержания;

При использовании трех газоанализаторов в сочетании с контролем точки росы состав газа стабилен и надежен, а атмосфера RX колеблется меньше.

Удобное и быстрое дистанционное наблюдение обеспечивает управление на месте, дистанционное обслуживание и другие преимущества!

Характеристики генератора:

1. Удовлетворять требованиям круглосуточного бесперебойного газоснабжения;

2. Основные аксессуары все выбраны из брендовых аксессуаров

3. Создать локальную сеть для оборудования и обеспечить обмен данными

4- опыт производства, ввода в эксплуатацию, строительства и наземных трубопроводов новых генераторов для обеспечения безопасного использования на месте;

5Специально разработанный нагревательный стержень служит нагревательным элементом, что делает техническое обслуживание и замену удобными и быстрыми;

6Температура измеряется с помощью высокоточных приборов, обеспечивающих стабильное и надежное управление;

Производство газа использует блок управления передачи давления, который обеспечивает постоянное давление и производство газа по требованию.и может автоматически адаптироваться к помехам повседневных действий, таких как регулирование внешней атмосферы, переключение, дуновение и т.д. при производстве газа;

Онлайн-газовый анализатор может измерять CO%, CO2% и CH4% в газе в режиме реального времени; Используя трехгазовый анализатор для онлайн-анализа, измерения и контроля содержания CO2,и онлайн-контроль процесса реакции; Система способна переключать потребление газа между одной или несколькими газовыми установками.

Принятие системы автоматического управления Taiwan Yonghong PLC:

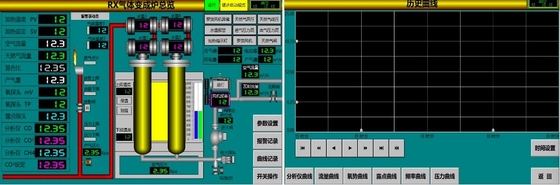

Использование высокоразборчивого сенсорного экрана Kunlun Tongtai для записи и отображения операционных данных;

Электрическое оборудование низкого напряжения использует продукты Schneider, с терминалами проводки Weidmuller и несколькими устройствами безопасности и сигнализацией, обеспечивающими безопасность и надежность системы;

При превышении внутренних параметров система уведомляет оператора о необходимости перезагрузки посредством звуковой и световой сигнализации.

При использовании специально разработанных катализаторов содержание оксида никеля превышает 12% (обычно 10%), что обеспечивает длительный срок службы и более стабильные компоненты производства газа;

Принятие специально разработанной системы противопламенного клапана для эффективной защиты трубопроводов и оборудования;

Модульная конструкция, сильная взаимозаменяемость и легкое обслуживание;

Один клик, просто работа на месте.

1. Какова номинальная добыча газа?

---- Производимый газ состоит примерно из 20% окиси углерода, 40% водорода и 40% азота;

Каково номинальное потребление газа?

----- Основываясь на максимальной добыче газа в 30 кубометров в час,потребление природного газа 6 кубических метров;

Какой вес готового оборудования?

---Общий вес оборудования составляет около 3 тонн

2. Как изготавливается реторт (литый или сварный)?

Реакторный корпус генератора отливлен центрифугическим способом, а конечная поверхность соединительного устройства сварлена фланцем!

3. Как изменяется катализатор в реторте?

На поверхности катализатора агрегируются и активируются реакционные молекулы посредством физической или химической адсорбции, ослабляя их первоначальные химические связи и способствуя образованию новых связей.

Каков вес реторта с катализатором?

Вес = резервуар + катализатор = приблизительно 100 килограммов

Можно ли демонтировать без крана?

Для извлечения реакционного чайника рекомендуется использовать автомобиль или подвижный цепной подъемник.его необходимо извлекать при комнатной температуре, чтобы избежать ожогов и повреждений нагревательного элемента, вызванных неправильной экстракцией.!

4. Каковы правила планового обслуживания?

Цикл обслуживания 6 месяцев

Проект: сжигание древесного угля, очистка фильтров, очистка трубопроводов

5. Что такое система безопасности?

Многочисленные защиты от перегрева, перенапряжения и открытого круга,

6. Какова стоимость наблюдения за установкой?

Клиент оплачивает стоимость визы, билет на самолет, еду, отель, воду, местный транспорт и зарплату в 1000 юаней в день.
