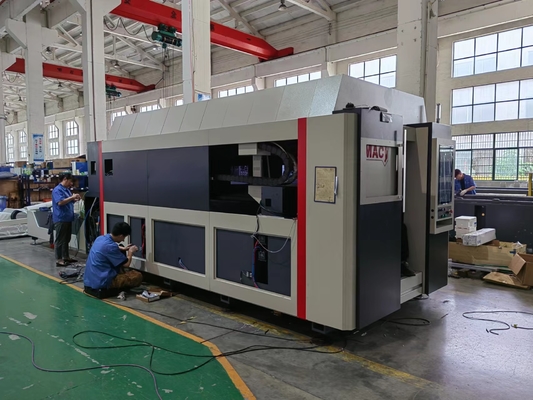

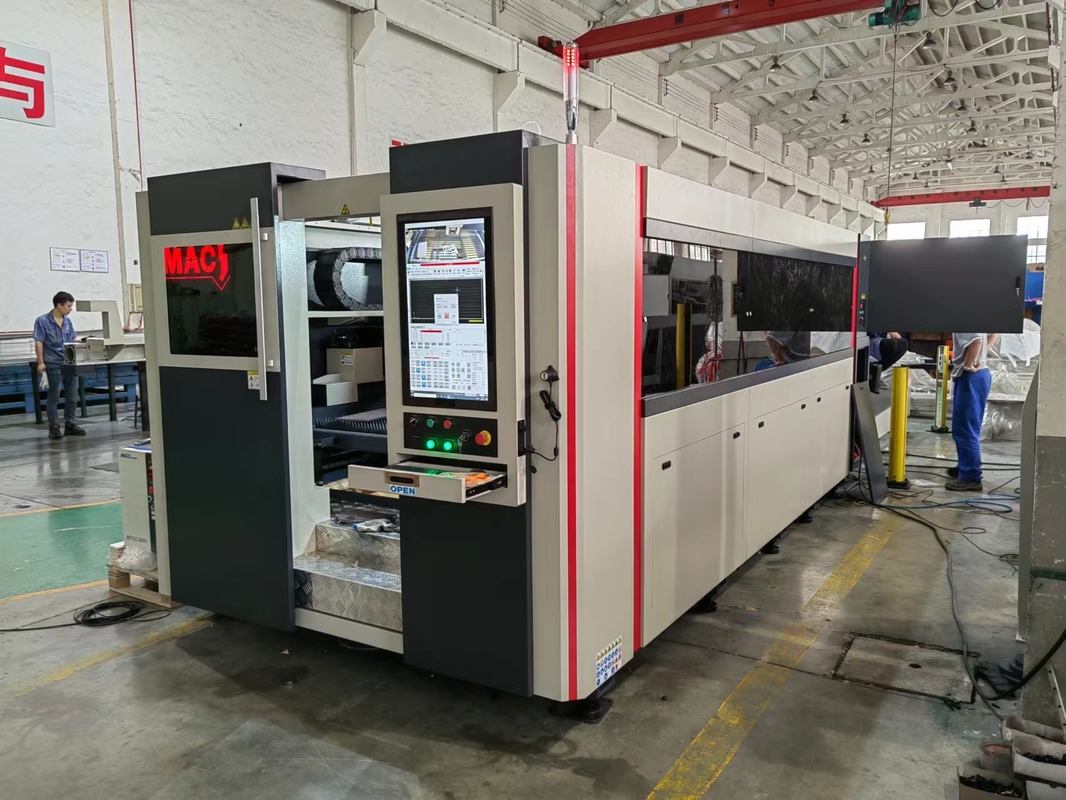

Введение продукта
Мы сосредоточены на лазерных режущих машинах в течение многих лет, накопил богатый опыт в области лазерной резки, опираясь на проектирование и производство преимущества нашей группы,иметь возможность изготавливать большие лазерные режущие устройства.
Основные особенности:
1Эффективность фотоэлектрического преобразования может достигать 30%, что в два-три раза больше, чем у СО2;
2,меньшее потребление энергии, CO2 20% ~ 30%;
3, без лазерного газа работы, может сэкономить много затрат на обслуживание лазера;
4Передача оптического волокна, без рефлекторных линз, не нуждается в регулировке пути света.
5Используется для резки цветных металлов, алюминиевых сплавов, меди и других материалов
Характеристики продукта:
- Структура с двойным приводом, плавное и надежное движение;
- Независимые исследования и разработки проектирования, изготовления станков, специальная технология обработки, высокая точность станков, стабильный и надежный, длительный срок службы;
- высокоточный трансмиссионный привод, с высокоточным редуктором скорости передач, высокой скоростью отклика и высокоточным сервомотором;
- Международное первоклассное качество волоконного лазера, промышленное применение в течение многих лет, долгий срок службы, без обслуживания, стабильный и надежный;
- Высокоточная лазерная режущая голова, импортированные оптические линзы, сфокусирована на тонком, регулировка удобна, резка идеальна;
- Двойной контурный контроллер емкостного регулировщика высоты факела, низкие требования к стальной пластине, качество резки стабильное и надежное;
- Система CNC проста и проста в эксплуатации, низкие требования к оператору;
- Вырезание графического ввода нескольких форматов, мощная функция черчения и редактирования графики;
10Специальное программное обеспечение для резки, специалисты по технологии резки, функции вызова данных;
11Автоматическая система заправки
12"Пропорциональный клапан давления газа для автоматической регулировки, не требует ручной регулировки;
Основная конфигурация
| Нет, нет, нет. |
Описание |
Бренд |
| 1 |
Основной корпус машины |
Фабрика, с верхней печатью. |
| 2 |
Каретка для работы с ЧПУ |
Фабрика |
| 3 |
Лазерные волокна |
MAX-3000W |
| 4 |
лазерный охладитель |
Хан Ли |
| 5 |
Лазерная режущая голова |
Радиоинструменты, автофокусировка. |
| 6 |
Капацитивное ТГК |
Шанхайский Байчу |
| 7 |
Система с ЧПУ |
Cypcut FSCUT2000 |
| 8 |
Сервомотор |
Инновации Китая |
| 9 |
Решетка для передач |
Япония SMAGIC |
| 10 |
Линейное руководство |
Япония SMAGIC |
| 11 |
Прецизионный редуктор |
Германия Techmech |
| 12 |
Пропорциональный клапан |
Япония SMC |
| 13 |
клапан высокого давления |
Американский Паркер |
| 14 |
Электронные изделия |
Франция Шнайдер |
| 15 |
Соленоидный клапан |
Япония SMC |
| 16 |
Воздушный баллон |
Япония SMC |
| 17 |
Программное обеспечение для резки |
Сипкут |
| 18 |
Стабилизатор напряжения |
Шанхай Хуадун |
| 19 |
Внутренняя камера и монитор |
Фабрика |
| 20 |
Система автоматической смазки |
Фабрика |
| 21 |
Задержка безопасности |
Германия Пилц |
| 22 |
Стекло для окон |
Стандарт CE OD7 |
| 23 |
Оборудование для фильтрации пыли и выхлопных газов (необязательно) |
Китай TOPSIN |
| 24 |
Компрессор воздуха (необязательно) |
Китайская марка |
Технические показатели
1Параметры технологий машинного инструмента
| Положения |
Технические параметры |
|
| |
| Размер резки (мм) |
3000×1500 |
|
| Эффективное путешествие |
Оси X ((мм) |
3050 |
|
| Оси Y (мм) |
1520 |
|
| Оси Z (мм) |
100 |
|
| Точность позиции |
Оси X (мм/м) |
±0.03 |
|
| Оси Y (мм/м) |
±0.03 |
|
| Оси Z (мм/м) |
±0.01 |
|
| повторная точность позиционирования |
Оси X (мм) |
±0.02 |
|
| Оси Y (мм) |
±0.02 |
|
| Оси Z (мм) |
±0.005 |
|
| Быстрая скорость позиционирования |
Оси X (м/мин) |
80 |
|
| Оси Y (м/мин) |
80 |
|
| Оси Z (м/мин) |
30 |
|
| Степень IP |
IP54 |
|
| Размер границы L×W×H(мм) |
4530×2520×1450 (для справки) |
|
Экологические требования
-
|
Температура рабочей среды |
-5°C-50°C |
-
|
Относительная влажность |
70% неконденсирующий |
-
|
Окружающая среда |
Вентиляция, никакого воздействия на расстоянии 5 метров. |
-
|
Напряжение питания |
220V±5%, 380V±5%, |
-
|
Частота подачи |
50 Гц |
-
|
Сила ввода |
30 кВт |
-
|
Тип заземления |
Централизованное непосредственно |
Список параметров режущего оборудования (только для справки)
e
| Материал |
Толщина ((мм) |
Газ |
Скорость (м/мин) |
Мощность лазера ((W) |
Тип сопла |
Медленная сталь
(Q235B) |
1 |
N2/воздух |
47 ~ 50 |
3000 |
Однослойный:1.0 |
| 2 |
N2/воздух |
21 ~ 23 |
3000 |
Однослойный:1.5 |
| 3 |
N2/воздух |
6 ~ 12 |
3000 |
Однослойный:3.0 |
| О2 |
3.9 ~ 4.1 |
3000 |
Двойной слой:1.2 |
| 4 |
О2 |
3.4~3.6 |
3000 |
Двойной слой:1.2 |
| 6 |
О2 |
2.7~2.8 |
3000 |
Двойной слой:1.2 |
| 8 |
О2 |
2.1~2.3 |
3000 |
Двойной слой:1.2 |
| 10 |
О2 |
1.4~1.6 |
3000 |
Двойной слой:1.4 |
| 12 |
О2 |
1 - 1.1 |
2200 ~ 2400 |
Двойной слой:3.0 |
| 14 |
О2 |
0.9 ~ 0.95 |
2200 ~ 2400 |
Двойной слой:4.0 |
| 16 |
О2 |
0.8 ~ 0.85 |
2200 ~ 2400 |
Двойной слой:4.0 |
| 18 |
О2 |
0.7 ~ 0.72 |
2200 ~ 2400 |
Двойной слой:4.0 |
| 20 |
О2 |
0.6 ~ 0.65 |
2200 ~ 2400 |
Двойной слой:4.0 |
| 22 |
О2 |
0.55 |
2200 ~ 2400 |
Двойной слой:4.0 |
| 25 |
О2 |
0.5 |
2200 ~ 2500 |
Двойной слой:5.0 |
| Нержавеющая сталь ((SUS304) |
1 |
N2/воздух |
50 ~ 53 |
3000 |
Однослойный:1.5 |
| 2 |
N2/воздух |
23 ~ 25 |
3000 |
Однослойный:2.0 |
| 3 |
N2/воздух |
10 ~ 12 |
3000 |
Однослойный:3.0 |
| 4 |
N2/воздух |
6 ~ 8 |
3000 |
Однослойный:3.0 |
| 6 |
N2/воздух |
2.9~3.1 |
3000 |
Однослойный:3.0 |
| 8 |
N2/воздух |
1.2~1.3 |
3000 |
Однослойный:3.0 |
| 10 |
N2/воздух |
0.75 ~ 0.8 |
3000 |
Однослойный:4.0 |
| 12 |
N2/воздух |
0.5 |
3000 |
Однослойный:4.0 |
| Аль. |
1 |
N2/воздух |
40 ~ 43 |
3000 |
Однослойный:1.0-1.5 |
| 2 |
N2/воздух |
16 ~ 18 |
3000 |
Однослойный:1.5-2.0 |
| 3 |
N2/воздух |
8 ~ 10 |
3000 |
Однослойный:2.0-3.0 |
| 4 |
N2/воздух |
5 ~ 6 |
3000 |
Однослойный:3.0 |
| 6 |
N2/воздух |
1.5 ~ 2 |
3000 |
Однослойный:3.5-4.0 |
| 8 |
N2/воздух |
0.6 ~ 0.7 |
3000 |
Однослойный:4.0 |
| Медная латунь |
1 |
N2/воздух |
37 ~ 40 |
3000 |
Однослойный:1.0-1.5 |
| 2 |
N2/воздух |
14 ~ 16 |
3000 |
Однослойный:1.5-2.0 |
| 3 |
N2/воздух |
7 ~ 9 |
3000 |
Однослойный:2.0-3.0 |
| 4 |
N2/воздух |
3 ~ 4 |
3000 |
Однослойный:3.0 |
| 6 |
N2/воздух |
1.2~1.5 |
3000 |
Однослойный:3.5-4.0 |
| 8 |
N2/воздух |
0.5 ~ 0.6 |
3000 |
Однослойный:4.0 |
| |
Толщина зеленых материалов означает, что они могут быть обработаны в течение длительного времени и в больших количествах. |
| |
Желтая толщина материала указывает на то, что он может быть обработан, но по мере повышения температуры материала колебания давления резания, неравномерный состав пластины и другие факторы колеблются,процесс обработки нестабилен, рекомендуется использовать лазер более высокой мощности. |
| |
Красная толщина материала означает, что он может быть отрезан, не может быть обработан партией. |
Расходы на эксплуатацию: (только для справки)
| Нет, нет, нет. |
Имя |
Количественный спрос |
| 1 |
Электроэнергия |
10-12 кВт/ч |
| 2 |
Кислород |
50,5-6,5 л/ч |
| 3 |
Азот |
14L-16L/ч |
| 4 |
Защитные линзы |
1-2 шт/месяц |
| 5 |
Насадка |
1-2 шт/месяц |
Список инструментов
1"Инструмент"
| Нет, нет, нет. |
Имя |
- Что? |
Единица |
| 1 |
Защитные линзы |
10 |
pc |
| 2 |
ноздри |
10 |
pc |
| 3 |
Керамические кольца |
2 |
pc |
| 4 |
Защитные очки |
1 |
набор |
Подготовка покупателя
В случае отсутствия на стороне клиента, пожалуйста, сообщите нам заранее.
| Нет, нет. |
Положение |
Спецификации |
Количество |
| 1 |
Кабель питания машины |
10 мм2*8 |
25 м |
| 2 |
Машинный заземляющий кабель |
10 мм2 |
25 м |
| 3 |
Медный стержень для земли |
Диаметр: 35 мм |
2.5м |
| 4 |
деионизированная вода |
Второй класс |
100 л |
| 5 |
Коробка переключения |
220V,2P; 380V, 3P, |
1 |
| 6 |
Соединение труб высокого давления |
Встроенный компрессор воздуха. 10 мм. |
2 |
| 7 |
Газовая труба |
10 мм |
20 метров |
| 8 |
Цилиндр кислорода |
220 л |
1 |
| 9 |
цилиндр N2 |
220 л |
1 |
| 10 |
Карбуратор ((с регулировщиком давления и трубой) |
100 л |
1 |
| 11 |
Входное питание |
> 30 кВт |
1 |
