Устройства для сушки под давлением под колебанием масла с погруженным распределительным трансформатором

оборудование для вакуумной сушки

Введение:В настоящее время вакуумное сушильное оборудование с переменным напряжением является идеальным оборудованием для сушки электрооборудования, изолированного из масляной бумаги, такого как трансформаторы с напряжением 220 кВ и 110 кВ и ниже.трансформаторы напряжением 500 кВ и нижеПо сравнению с традиционным циркуляционным высушиванием горячим воздухом, обычным вакуумным высушиванием и низкочастотным оборудованием для сушки, он сокращает время обработки примерно на 1/3, потребление энергии на 30% -50%,и минимальное содержание влаги обрабатываемого изоляционного материала может достигать 5ppmВ настоящее время это предпочтительное оборудование для обработки сушки для производителей трансформаторов.

Принцип работы: путем пылесоса повышается насыщенное давление паров воды в среде, где расположен изоляционный материал катушки,что облегчает его испарение из изоляционной бумагиВ течение этого периода он постоянно нагревается и температура повышается, чтобы обеспечить энергию газификации воды, что облегчает ее сброс.

Особенности:Обычное нагревание и сушка начинаются с поверхности и постепенно движутся к внутренней части изоляционного материала.капиллярные трубы внешней изоляционной бумаги сокращаются, что затрудняет испарение внутренней влаги и продлевает время сушки.в результате чего испаренный водяной пар и горячий воздух циркулируют вместе в бакеИз-за гораздо большей теплоемкости воды, чем воздуха, скорость нагрева быстрее, а диффузия водяного пара сильна.что приводит к относительно небольшой температурной разнице внутри и снаружи изоляционного материалаКроме того, из-за того, что обычное нагревание часто устанавливает очень высокую температуру нагрева для сокращения времени сушки,легко сделать изоляционную бумагу на поверхности катушки ломкойТемпература источника тепла переменного оборудования сушки под давлением не превышает 115-120 °C, а температура железного ядра контролируется при 80 °C,поэтому у сухого продукта не может быть вышеперечисленных проблемИз-за этого преимущества оборудование для сушки под переменным давлением также может использоваться для сушки пластиковых деталей и других высокотемпературных изделий.

Процесс сушки под давлением:

1Стадия предварительного нагрева: 2. Стадия обезвоживания под переменным давлением: 3. Стадия окончательной сушки: 4.

Состав оборудования:

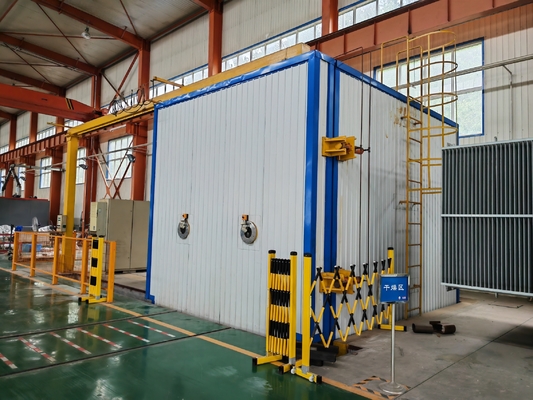

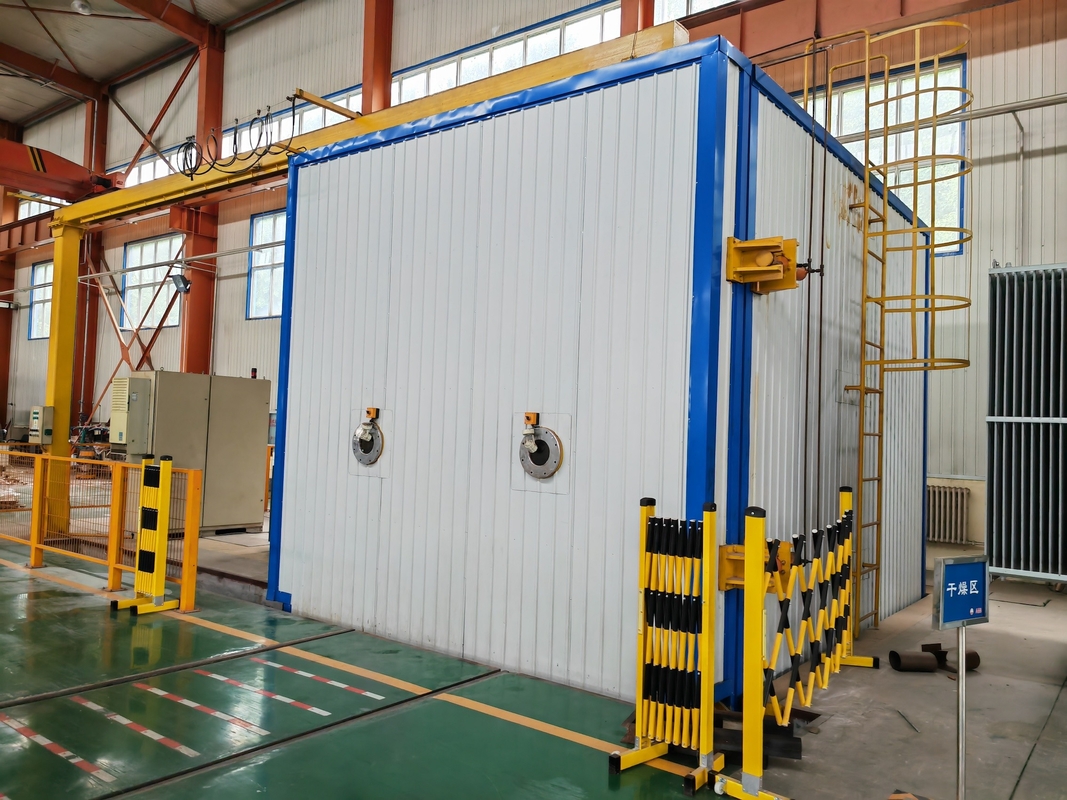

1. Корпус вакуумного сушильного резервуара: существует два типа в зависимости от использования: круговой и прямоугольный.в то время как прямоугольный электрически и гидравлически заперты для открытия двериНагревательные трубы расположены внутри резервуара.Для облегчения общего погружения корпуса резервуара под землюПользователи также могут настроить свои собственные транспортные средства с подушкой воздуха.

2Система троллейбуса: состоит из двух частей: грузоподъемной троллейбусы и привода.Есть две формы энергии для автоматических тележек: с использованием машин для вождения в цехах и оборудование электромобилями.

3. Вакуумная система: два или три уровня вакуума настраиваются в соответствии с требованиями к использованию.

4Система отопления: как правило, тепловое масло используется в качестве среды передачи тепла, нагревается электрическим нагревателем, а принудительное циркулирование осуществляется с помощью высокотемпературного насоса.Тепло рассеивается через выхлопную трубу в вакуумном бакеСистема оснащена регулятором температуры, который использует регулировку PID, и точность регулирования температуры может достигать 1 ° C.Система также может управляться паровым нагревом и пневматическими регулирующими клапанами тонкой пленки.

5Система конденсации: в основном используется для конденсации воды, испаряющейся от сухих объектов, защищая эффективную работу вакуумного насоса.В то время как большое оборудование оснащено промышленных холодильников.

6Пневматическая система: состоит из источника сжатого воздуха, клапана управления, системы обнаружения давления и т.д., используемой для управления различными вакуумными и материальными клапанами.

7. Система охлаждения воды: в основном используется для охлаждения некоторых вакуумных насосов и конденсаторов.

8. Гидравлическая система: используется для блокировки прямоугольных дверей резервуара, а также для выполнения переключения дверей резервуара. Используется для открытия переключательного моста при настройке транспортного средства с подушкой воздуха

9. Система управления: используется для управления всей системой, есть два режима управления: PLC и PLC + PC, оба из которых являются автоматическими режимами управления.,не только могут быть легко изменены параметры процесса, но параметры в реальном времени также могут быть записаны для будущего использования.Устройства с управлением ПК также могут устанавливать различные разрешения для различных уровней работы, эффективно защищая данные процессов и предотвращая аварии качества и безопасности.
