V пробивающий трансформаторная машина для резки ядра 45 градусов резка отверстий пробивание

400D Кремниевая сталь резка на длину

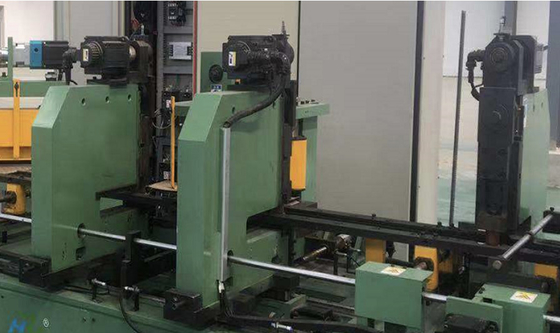

400D Silicon Steel Cut To Length Line основан на комбинации двух отверстий, одной V-отрезки, фиксированной резки 450 и 1350,который повышает эффективность обработки при одновременном обеспечении точности продуктаОн может разрезать боковые листы, иковые листы и центральные колонны, прямоугольные листы трансформаторных ламинирующих ядер безопасным, эффективным и точным способом.Это оборудование разработано и оснащено полным сервоприводом, управление PLC, система управления движением, интерфейс работы на английском языке и красочный сенсорный экран, что облегчает понимание и работу.

1.Основной технический параметр

■ Потребность в сырье

1) Толерантность ширины: ± 0,1 мм

2) Бурр: ≤ 0,02 мм

3) Терпимость S: ≤ 0,2 мм в однонаправленном направлении в пределах 2000 мм

4) Толерантность волн: высота частичной волны ≤1 мм

5) отсутствие ржавых пятен, допустимость толщины: ≤ 0,02 мм

■ Спецификация сырья

1) Применяемый материал: катушки CRGO

2) Толщина материала: 0,18-0,35 мм

3) Ширина материала: 40-400 мм

4) Идентификация катушки: 500 мм

5) Переизбыток катушки: 1200 мм

6) Масса катушки: 2 т

■ Данные о готовом продукте

1) Длина размера: 350 ≈ 2500 мм

2) Размерная допустимость: ±0,20 мм/2 м при равномерной скорости

3) Точность угла резки: ±0,025°

4) Режущий рез: ≤ 0,02 мм

5) Пробивание и вырезка в V: ≤0,02 мм

2.Создание машины

■ Гидравлический декоиллер с двумя головами + погрузочная тележка

1) Идентификация катушки: 500 мм

2) Максимальная перегрузка катушки: 1200 мм

3) Максимальная масса одной катушки: 2 Т

4) Декоиллер принимает синхронное бесступенчатое питание, автоматическое напряжение и расслабление.

5) Рабочее давление воздуха: 0,8 МПа

■ Буферное устройство

1) Использовать устройство буфера питания без ямы, состоящее из наклонной пластины, системы раздражения и выключателя обнаружения.

2) выявление переключателей установлены на буферной доске, CRGO полосы изменение положения выключателя обнаружения для отправки сигнала для управления декоиллером питания.нижний предел остановки, нормальный, контроль ускорения и замедления.

■ Питательная машина

1) Структура ролика.

2) Он состоит из длинномерного ролика, сервомотора, синхронного устройства снижения скорости колеса ремня, основания и т.д.

3) Длина роликов: 2 носа, нижний ролик изготовлен из легированной стали Gcr15, после закаливания, тушения, полировки, а верхний ролик цилиндрически покрыт полиуретаном.

4) Управление: Сервомоторным приводом.

5) Скорость подачи: 0-240 м/мин. (Когда ширина материала близка к минимуму или максимуму, затем уменьшить скорость подачи)

■ Прокол и вырезка

1) Два комплекта пробивающей машины O): приводятся сервомотором с прямой лигой на верхней решетке коленчатого вала для выполнения пробивания O, высокой эффективности и низкого шума.Пробивание отверстия электрически управляется сервомотором переменного тока, а кодер может обеспечить очень быстрое пробивание с низким шумом.

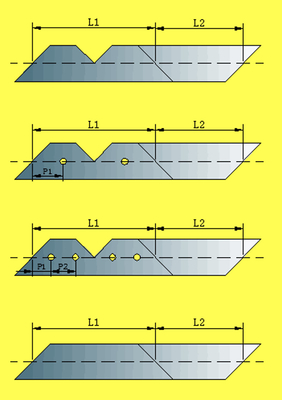

2) Машина для вырезания в V: приводится в действие сервомотором с редуктором на верхней решетке коленчатого вала для вырезания в V, высокая эффективность и низкий уровень шума.V выщелочный блок используется для прокол V выщелочный в иго и центрального ядра ноги листовДля стандартных перекрывающихся ядер V-защелка расположена в соответствии с необходимой программой.

3) Для пробивания O и пробивания V используются режущие инструменты из твердых сплавов, каждая шлифовка может использоваться для пробивания O не менее 0,2 миллиона раз и для пробивания V не менее 1 миллиона раз.

■ Машины для стрижки

1) Кесильная машина состоит в основном из фиксированной резачки 45° и 135°.

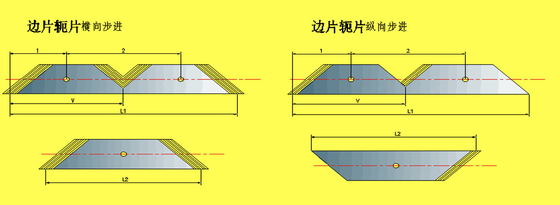

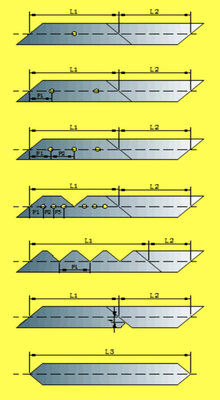

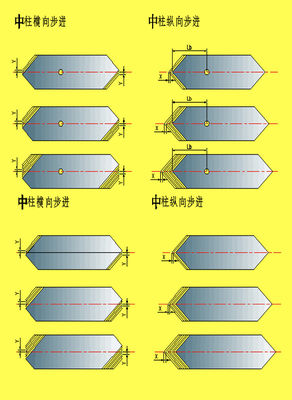

2) будет резать стороны листа, корка и колонны, прямой угол, половина права половина косых углов, и т.д.

3) Он использует сервомоторный привод, высокую эффективность и низкий уровень шума.

4) Резаки, использующие твердые сплавы, каждая шлифовка может использоваться не менее 1 миллиона раз.

■ Механизм регулирования ширины с расположением в центре

1) Для всей линии принят механизм регулирования ширины, расположенный в центре, для адаптации разной ширины листа, для регулирования направления используется линейная проводная рельса,шаровой винтовой привод используется для передачи, механизм регулирования ширины всей линии является связью, положение обнаруживается кодером и отображается индикатором положения.

■ Диверсионное подразделение

1) Одностороннее позиционирование, регулирование скорости по ремню передачи без шагов, плавное отклонение.

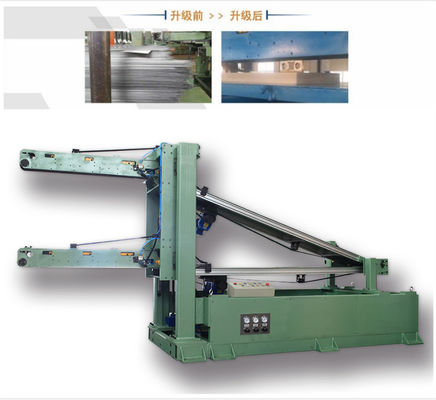

■ Автоматическое сосудистое накопление

1) Он использует метод разделения вверх-вниз магнитным способом, после резки листов, приводящийся сервомоторами через датчики, затем конвейерные ремни останавливаются, и всасывают листы цилиндровым всасывателем на верхнем,затем движение вверх-вниз и сборка на сервомоторах.

2) Действительный подъемный ход: 320 мм

3) Максимальная длина накладной: 2500 мм

■ Пневматическая система

Пневматическая система принимает систему управления клапаном Airtac Тайваня. Конструкция компактная, подключение удобное, подключение автобуса принято.

■ Электрическая система управления и рабочая станция

1) Двигатели привода: сервомоторы Delta

2) ПЛК все логическое управление: Система управления двигателем Дельта (система управления движением)

3. Список конфигураций
