2800 диаметр 3500 длина Круглая форма трансформатор мощности обезвоживание

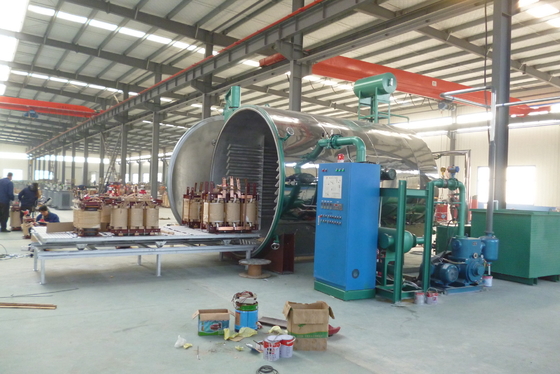

Вакуумное сушильное оборудование для трансформаторов

Особенности:
Используя процесс сушки под давлением, время сушки сокращается примерно на 30-40% по сравнению с обычной вакуумной сушкой, с надежной производительностью, высокой эффективностью и экономией энергии.
Компьютерное автоматическое управление, достижение истинной беспилотной и полностью автоматической сушки.
Компьютер автоматически выполняет оценку конечной точки, и результаты оценки точны и надежны.
Метод нагрева топлива и пара для внутренней трубы сброса топлива резервуара являются необязательными.
Способы открытия двери: электрические раздвижные двери, гидравлические подъемные двери, электрические качающиеся двери
Структура резервуара: горизонтальный квадрат, горизонтальный круглый

Основное назначение оборудования

Это оборудование используется для сушки трансформаторов или других электрических продуктов с уровнем напряжения 35 кВ и ниже, и мощностью одной единицы 16000 кВА и ниже.Сторона B гарантирует процесс и требования качества обработки продукта, и обеспечивает планы обработки процессов и соответствующие процедуры управления для двух уровней напряжения 35 и 10 кВ.

Техническое предложение

1. Состав оборудования

1.1. Один набор системы вакуумного сушильного резервуара

1.2Один набор электрической системы открывания дверей

1.3Один комплект электрической тележки

1.4Один набор вакуумной системы.

1.5Один набор низкотемпературной конденсационной системы

1.6Один набор отопительной системы.

1.7 Комплект системы охлаждающих водопроводов

1.8 Один набор пневматических сантехнических установок

1.9Один набор системы управления.

2. Требования к питанию оборудования, источнику воды, газа и основным условиям (представлены пользователем)

2.1Номинальная мощность: 110 кВт, 380 В, 50 Гц, трехфазный пятипроводной выделенный распределительный шкаф, с питанием, подключенным к электрическому шкафу управления.

2.2Источник воды: давление> 0,1 МПа, максимальное потребление> 3 м3/ч, температура воды ≤ 25 °C.

2.3Сжатый воздух: 0,4 - 0,6 МПа, с расходом сжатого воздуха около 0,3 м3/мин.

2.4Пропускная способность оборудования: приблизительно 7000 × 8500 мм.

3. Технические условия каждой системы

3.1. Один набор системы вакуумного сушильного резервуара

Технические показатели:

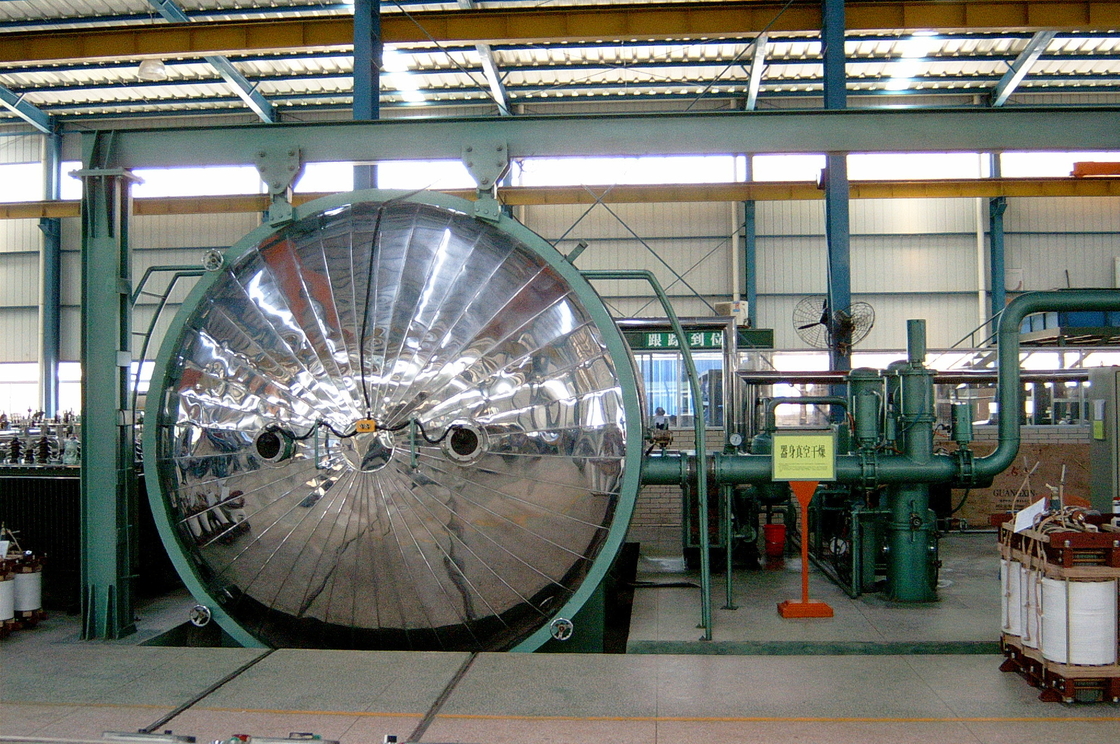

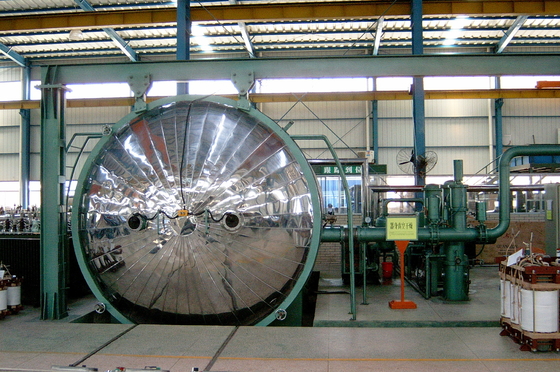

Размер резервуара Ф 3200 × 4000 мм, расположенный горизонтально на земле, с треком внутри резервуара, сжимающимся с землей.Он пневматически заперт.; направление открытия двери - обратиться к двери резервуара и переместить ее электрически в правую сторону для открытия.

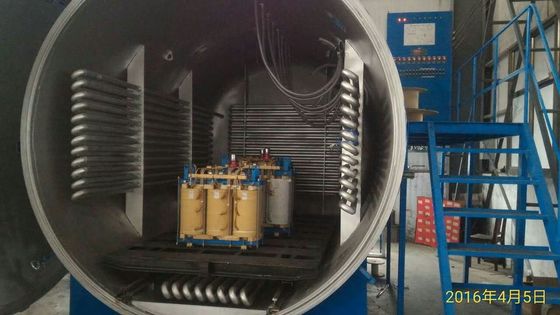

Экстремальная степень вакуума (без нагрузки, холодное состояние) ≤ 10Pa, уровень утечки (без нагрузки, холодное состояние) ≤ 100Pa · L/S. Танк нагревается рядом труб Negage.В качестве теплопередающей среды используется теплопередающее маслоПлощадь нагретых рядовых труб отвечает требованиям процесса метода переменного давления.внизу и сзади).

Рабочая температура 115 ± 5 °C с автоматическим регулированием температуры.температура тела, и изоляционный материал.

Печатный кольцо фланца корпуса резервуара является высокотемпературным и маслостойким печатным кольцом.

Резервуар оснащен рабочей тележкой грузоподъемностью 30 т и размером 2200 мм х 4000 мм.

Изоляция из каменной шерсти, листовая броня из нержавеющей стали (SUS430)
