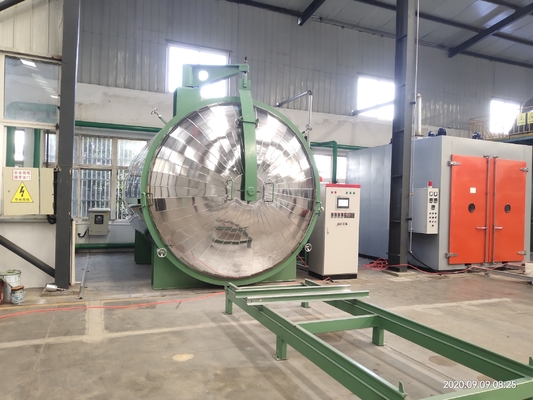

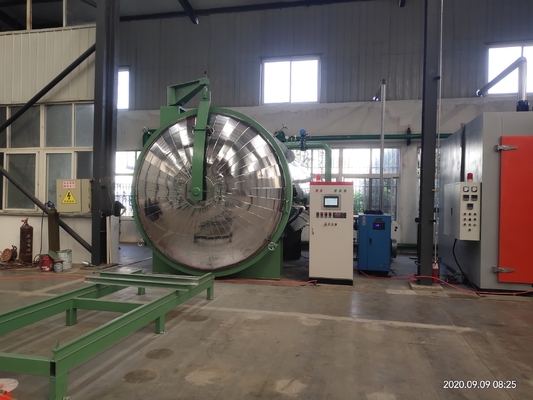

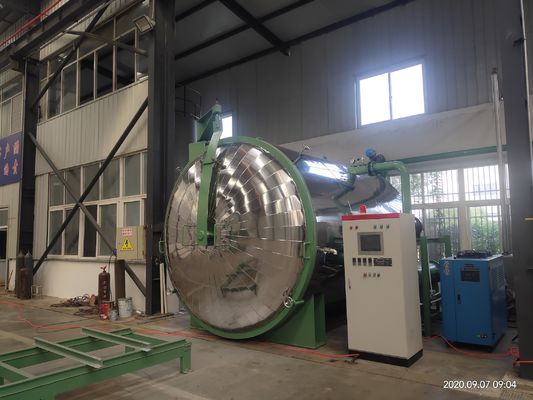

Экспорт в Среднюю Центральную Америку 3200 Диаметр 4000 Длина Круглый силовой трансформатор Сушильная печь

Список конфигурации:

1 комплект корпуса вакуумного бака

1 комплект механизма открывания двери

4 комплекта сливных труб внутри бака

1 комплект рабочей тележки

1 комплект уплотнительного кольца дверцы бака

3 комплекта датчиков температуры

1 комплект гусениц внутри танка

1 комплект изоляционной брони из нержавеющей стали

1.1.Один комплект электрической системы открывания дверей

1.1.1.Электрическое боковое движение двери резервуара открывает дверь, цилиндр блокируется, а ходовые выключатели каждого действия блокируются для защиты.

1.1.1.Состоит из поперечного портала двери резервуара, приводного редуктора и передаточного механизма.

3.3 Один комплект электрической тележки

3.3.1 Тяговый автомобиль с электроприводом, мотор-редуктор с прямым редуктором, тормозной механизм

3.3.2 Несущая нагрузка: 30 тонн.

3.3.3.Габаритные размеры рабочей тележки: 4000×2200 (длина×ширина)

3.4.Один комплект вакуумной системы (три комплекта)

3.4.1.Вакуумная система настроена на SV-300B+SV-300B (Насос Лейболда)/ZJP-600, всего три вакуумных насоса и максимальная скорость откачки 600 л/с.Вакуумная система (включая насосы и клапаны) работает последовательно и автоматически.

3.4.2.Система оснащена высоконадежной группой клапанов вакуумного трансформатора, электромагнитным вакуумным предохранительным клапаном, ручным предохранительным клапаном, датчиком вакуума, вакуумным трубопроводом и соответствующими аксессуарами.Группа клапанов переменного давления включает в себя пневматический клапан DN100, электрический клапан DN50 и тонкопленочный датчик вакуума (ключевой компонент процесса переменного давления).

3.4.3.Газ, извлеченный из резервуара, охлаждается и осушается конденсатором.

3.5.Один комплект низкотемпературной конденсационной системы

3.5.1.Один новый конденсатор горизонтальной конструкции, который может быстро и эффективно конденсировать газ и влагу из резервуара и имеет автоматическое дренажное устройство, которое не повреждает вакуум.

3.5.2.Эффективная площадь конденсации конденсатора соответствует технологическим требованиям, а внутренний материал изготовлен из труб из нержавеющей стали.

3.5.3.Настройте один комплект встроенного низкотемпературного водоохладителя 4P для обеспечения воды с низкой температурой ниже 10 ℃, обеспечивая хороший эффект конденсации конденсатора.

3.6 Система отопления

3.6.1.Отопление центра, мощность нагрева 74 кВт (нагревательный корпус 72 кВт, высокотемпературный масляный насос 2 кВт).В качестве теплоносителя система состоит из нагревательного корпуса, высокотемпературного насоса подачи масла, фильтра, датчика температуры, высокотемпературного клапана, манометра, расширительного бачка и т. д.

3.6.2.Автоматическое управление нагревательным центром, сигнализация о перегреве, максимальная температура нагрева 130 ℃, точность контроля температуры ± 5 ℃.

3.7 Система измерения и контроля (сенсорный экран)

3.7.1.Встроенный полностью закрытый электрический шкаф управления с сенсорным экраном всей системы, удобный для наблюдения и контроля рабочего состояния.

3.72. Основной мнемосхемой всего комплекта оборудования является автоматическое управление, контроль температуры, а запуск вакуумного насоса имеет функцию блокировки блокировки.

3.7.3.Цифровой дисплей температуры каждой точки резервуара интуитивно понятен и надежен.

3.7.4.Для измерения вакуума используются резистивные вакуумметры и вакуумные датчики.

3.7.5.Основная операционная система процесса реализована компанией Mitsubishi.

3.7.6 Оценка конечной точки: на основе парциального давления водяного пара в резервуаре автоматически выполняется оценка конечной точки для всего процесса в соответствии с требованиями метода переменного давления.

3.7.7.Наша компания предоставляет полный набор процессов сушки при переменном давлении.

3.7.8.Блокировка и взаимоблокировка между различными цепями управления.

3.7.9.Защита от воды и напряжения (воздуха).

3.7.10.Вся система обеспечивает надежную работу в условиях производственной среды Стороны А.

3.8 Система охлаждающей воды

3.8.1.Он используется для подачи охлаждающей воды в вакуумный конденсатор и вакуумный насос, состоящий из электрического контактного манометра, клапана и трубопровода.

3.8.2 Если давление охлаждающей воды недостаточно, подается сигнал тревоги.

3.8.3.Входная и выходная вода этой системы подключена к общественной системе оборотного водоснабжения Стороны А на площадке.

3.9 Система сжатого воздуха

Предоставляемый пользователем источник сжатого воздуха (0,3 м3/мин)

Система состоит из соответствующих пневмотроек, манометров, трубопроводов, клапанов и трубопроводов.

4.0 Прочие технические требования

4.1.Все поверхности компонентов вакуумной системы, которые контактируют с отбираемым газом (за исключением насосов и клапанов), должны быть очищены от ржавчины и обработаны антикоррозионной обработкой.

4.2 Каждая система и трубопровод имеют различную цветовую маркировку на поверхности.

4,Цена

Оборудование для вакуумной сушки трансформаторов
